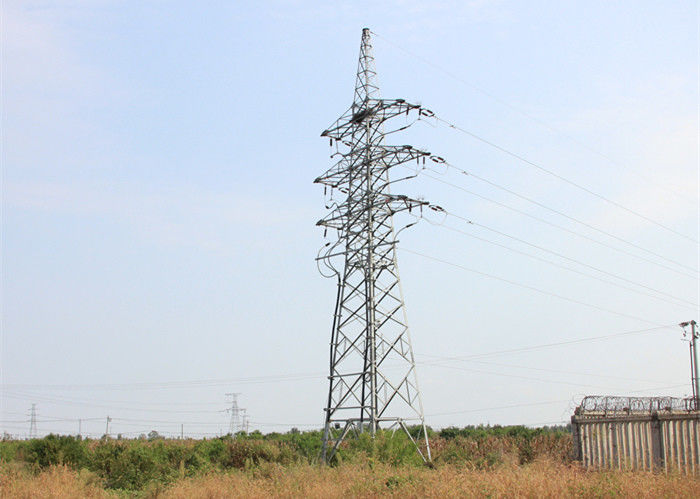

Torre estructural de la transmisión del enrejado de GR50 500KV S355JR

Torres de acero estructurales de alta resistencia poco aleadas de la transmisión de la electricidad

1.    Decription de la producción

Grados de acero
Piernas principales: Q355B de acero chino, que lo mismo a ASTM A572 GR50

Otros miembros, apoyando y no subrayar la placa y el acero del ángulo: Chino Q235B, que lo mismo a ASTM A36


Placas: Q355B de acero chino, que lo mismo a ASTM A572 GR50


Pernos: Grado chino 6,8 y 8,8, que similar a ASTM A394

A) La dimensión y la tolerancia para el ángulo están según GB/T1591-1994

B) Galvanización de la inmersión caliente de acuerdo con GB/T 13912-2002, que similar a ASTM A 123

C) La soldadura será funcionamiento de acuerdo con estándar de AWS D1.1 o del CWB

Estarán todas las torres manufacturadas y el diseño generalmente de acuerdo con la última revisión de los estándares siguientes excepto donde dirigidos específicamente de otra manera.
General
IEC 60826 - criterios de diseño de líneas aéreas
IEC 60652 - pruebas de carga en la línea aérea estructuras
Protección del ISO 1459 - capas metálicas - contra la corrosión por la inmersión caliente que galvaniza
ISO 1461 - la inmersión caliente galvanizó capas en el hierro fabricado y los artículos de acero
ISO 12944 - capas de la pintura, protección contra la corrosión, y acería estructural
ISO 898-1 - propiedades mecánicas de sujeciones. Parte 1-Bolts, tornillos y pernos prisioneros
Placas del ISO 630 - aceros estructurales -, planos anchos, barras, secciones y perfiles
ISO 657 - tolerancias estructurales laminadas en caliente de las placas de acero en dimensiones y forma
ISO 7411 - pernos del hexágono para el empernado estructural de alta resistencia con anchura grande a través de planos
ISO 657-5 - el acero estructural laminado en caliente secciona el igual y ángulos desiguales de la pierna
ISO 7452 - tolerancias estructurales laminadas en caliente de las placas de acero en dimensiones y forma
Requisitos generales del EN 50341-1 de las BS - líneas eléctricas de arriba que exceden la CA 45kV -
BS 8004 - código de práctica para las fundaciones
BS 8110 - uso estructural del hormigón
ANSI10-97 - Diseño de estructuras de acero enrejadas de la transmisión
Vocabulario electrotécnico internacional del IEC 60050 (151)
Parte dispositivos eléctricos y magnéticos de 51
Capítulo 601 del IEC 60050 (601): Generación, transmisión y distribución de electricidad-general
Capítulo 601 del IEC 60050 (601): Generación, transmisión y distribución de la electricidad-operación
Grados actuales estándar del IEC del IEC 60059

Certificado

Tipo prueba

2. capacidad del producto

Tenemos cadena de producción auto 5 para las torres de acero del ángulo eléctrico que fabrican, nosotros podemos suministrar 3000 toneladas pescamos la torre con caña de acero

cada mes. Tenemos sitio del enogh para instalar más cadena de producción si es necesario.

También tenemos la cortadora del plasma, la dobladora del 14m y soldadoras autos para las torres del polo.

3. soporte técnico

Nuestro ingeniero y cajón tiene porciones de diseño, lofting la experiencia de las torres de acero del enrejado.

Cuál podemos suministrar una solución total de todas las torres.

4.   Control de calidad

Tenemos control de calidad muy estricto en cada las torres de acero.

Control entrante material: prueba química y física

Inspección del thinkness del galvanizado

5.    Galvanización y pintura de la inmersión caliente

6.   Paquete y entrega

Empaquétenos hacen generalmente como nuestro requisito de los clientes. Generalmente para las torres de acero del ángulo, utilizamos el alambre de acero para hacerlo en paquete y para utilizar el material especial para proteger el cinc.

7. Introducción de la compañía

La estructura de acero Co., Ltd. de Qingdao Liangta, establecido en el año 2009, es fabricante profesional principal en el campo de las torres de acero de la transmisión (el voltaje hasta 1000kv), de las torres de la telecomunicación, de los monopoles, de las estructuras de la subestación y de las torres del tejado. También suministramos los productos de acero del perfil según requisito de los clientes ‘.

La fábrica situada en la bahía de Jiaozhou de Qingdao, cubrió un área de más de 60.000 metros cuadrados con una capacidad de producción anual 40.000 toneladas.

Ubicación:
Menos de una impulsión del aeropuerto internacional de Qingdao, impulsión de la hora de 1 hora del puerto marítimo de Qingdao.

• Certificados de la calificación:
• - Certificado ambiental del sistema de gestión: ISO14001: 2015
• - Certificado de los sistemas de gestión de la calidad: ISO9001: 2015
• - Certificado establecido de los sistemas de gestión de las seguridades y saludes laborales: 18001:2007 de OHSAS

También tenemos muchas experiencias de proyectos extranjeros, como Filipinas, Myanmar, Iraq, Mauritania y así sucesivamente.

Recepción para entrarnos en contacto con, nos aseguramos de que su cada pregunta será contestada a tiempo.
